Sau đây là các bước thực hiện:
- Vào menu System->Set Default Rules

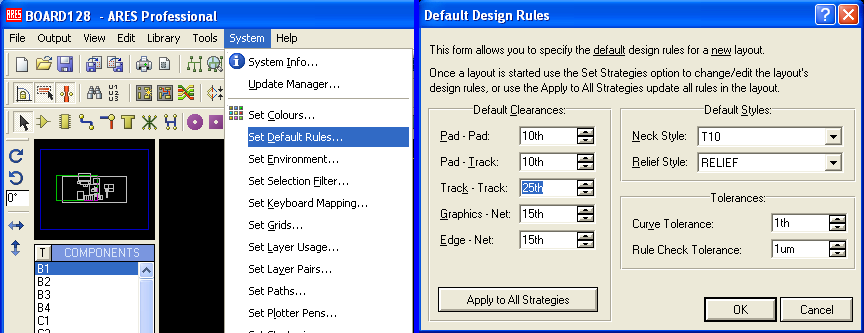

- Ở đây có các thông số:
...+ Pad - Pad: khoảng cách an toàn giữa các chân linh kiện
...+ Pad - Track: khoảng cách giữa chân linh kiện và đường mạch
...+ Track - Track: khoảng cách an toàn giữa các đường mạch => đây là giá trị tác động đến khoảng cách phủ đồng
..((2 giá trị còn lại ko cần quan tâm)
- Chọn xong ấn Apply to All Strategies
- Vô tiếp menu Tools->Power Plane Generator
- Chọn loại phủ VCC (ví dụ), lớp đồng bottom, cách đường viền board 25mil

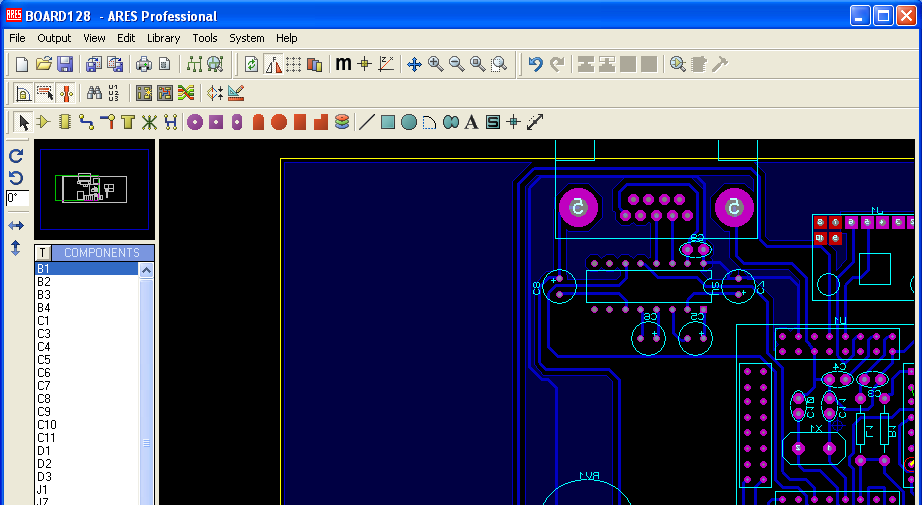

- Nhấn nữa OK là xong. Và đây là kết quả:
- Vào menu System->Set Default Rules
- Ở đây có các thông số:
...+ Pad - Pad: khoảng cách an toàn giữa các chân linh kiện
...+ Pad - Track: khoảng cách giữa chân linh kiện và đường mạch
...+ Track - Track: khoảng cách an toàn giữa các đường mạch => đây là giá trị tác động đến khoảng cách phủ đồng
..((2 giá trị còn lại ko cần quan tâm)
- Chọn xong ấn Apply to All Strategies
- Vô tiếp menu Tools->Power Plane Generator
- Chọn loại phủ VCC (ví dụ), lớp đồng bottom, cách đường viền board 25mil
Phủ đồng trong Proteus
